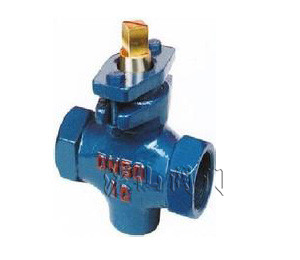

產品名稱：	二通內螺紋旋塞閥	產品型號：	X13W
驅動方式：	手動、氣動、電動	連接形式：	內螺紋
結構形式：	二通	密封材料：	本體材料
壓力范圍：	1.6～6.4MPa	公稱通徑：	DN50-DN800
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、X13W二通內螺紋旋塞閥概述



X13W二通內螺紋旋塞閥的啟閉件是一個有孔的圓柱體，圓柱體與閥桿繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。主要供開啟和關閉管道和設備介質之用。X13W二通內螺紋旋塞閥該閥主要優點：適用于經常操作，啟閉迅速、輕便。流體阻力小。結構簡單，相對體積小，重量輕，便于維修。密封性能好，不受安裝方向的限制，介質的流向可任意。無振動，噪聲小。

二、X13W二通內螺紋旋塞閥主要零件材料

零件名稱	閥體	塞子	填料壓蓋	填料
X13W-1.0	鑄鐵	鑄鐵	鑄鐵	油浸石棉盤根、柔性石墨
X13T-1.0	鑄鐵	鑄銅	鑄鐵
X13W-1.0T	鑄銅	鑄銅	鑄銅
X13W-1.0P	不銹鋼	不銹鋼	不銹鋼
X13W-1.0R	鉬二鈦	鉬二鈦	鉬二鈦

三、X13W二通內螺紋旋塞閥主要性能規范

型號	公稱壓力PN(MPa)	試驗壓力PS(MPa)		適用介質	適用溫度(℃)聚四氟乙烯
		殼體	密封
X13W-1.0	1.0	1.5	1.1	油品、煤氣	≤100
X13T-1.0	1.0	1.5	1.1	水、蒸汽、油品
X13W-1.0T	1.0	1.5	1.1	水、蒸汽、油品
X13W-1.0P、R	1.0	1.5	1.1	硝酸、醋酸	≤250

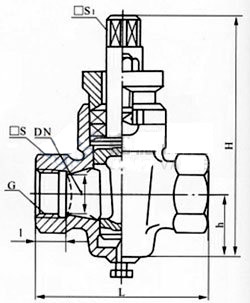

四、X13W二通內螺紋旋塞閥主要尺寸

公稱通徑	管螺紋G	尺寸（mm）
		L	I	□S	□S1	h1	H
15	1/2	85	14	30	11	26	99
20	3/4	90	16	36	14	34	124
25	1	110	18	46	17	38	133
32	11/4	130	20	55	19	45	152
40	11/2	150	22	60	22	55	212
50	2	170	24	75	27	74	260
65	21/2	220	26	90	32	82	295
80	3	250	30	105	36	125	327
100	4	300	30	140	46	135	425
