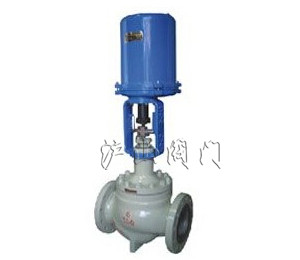

閥體
|
|
型式
|
直通鑄造球形閥
|
|
公稱通徑
|
100～300mm
|
|
公稱壓力
|
ANSI125、150、300、600JIS10、16、20、30、40KPN1.6、4.0、6.4MPa
|
|
連接型式
|
法蘭連接：FF、RF、RJ、LG
法蘭標準：JISB2201-1984或ANSIB16.5、JB/T79.1PN1.6MPa、JB/T79.2凹凸面
焊接連接：對接焊BW
|
|
材料
|
ZG25ZG1Cr18Ni9Ti
ZG0Cr17Ni12Mo2、1.25Cr0.5Mo5.0Cr0.5Mo或SCPH21SCPH61Ti
|
|
上閥蓋
|
常溫型（P）：-17～+230℃伸長Ⅰ型（EⅠ）：-45～-17℃+230～+566℃
伸長Ⅱ型（EⅡ）：整體式（E2I）-100～-45℃焊接式（E2W）-196～-100℃
注：工作溫度不準超過各種材料的允許范圍
|
|
壓蓋型式
|
螺栓壓緊式
|
|
填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料
|
|
閥內組件
|
|
閥芯型式
|
先導式閥芯
|
|
材料
|
17-4PH、0Cr17Ni12Mo2和堆焊司太萊合金
|
|
執(zhí)行機構
|
|
型式
|
HA多彈簧薄膜執(zhí)行機構
|
|
膜片材料
|
丁睛橡膠夾尼龍布
|
|
彈簧范圍
|
0.02～0.10MPa、0.08～0.24MPa
|
|
供氣壓力
|
0.14、0.16、0.28、0.35MPa
|
|
氣源接口
|
Rc14
|
|
環(huán)境溫度
|
-30～+70℃
|
|
閥作用型式
|
氣—關式或氣—開式
|
|
附件
|
定位器、手輪機構、氣動閥位傳送器等
|
|
性能
|
|
泄漏量
|
符合標準ANSIB16.104Ⅳ級，小于額定Cv的0.01%
|
|
回差
|
3%（不帶定位器）、1%（帶定位器）
|
|
基本誤差
|
±5%（不帶定位器）、±1%（帶定位器）
注：采用標準的V型聚四氟乙烯填料時
|
|
可調范圍
|
50：1
|
