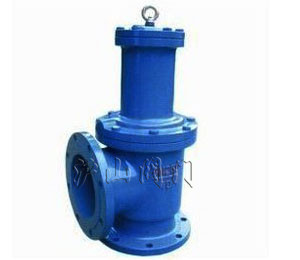

產品名稱：	液壓角式快開排泥閥	產品型號：	J744X
驅動方式：	手動	連接形式：	法蘭
結構形式：	角式	密封材料：	橡膠
壓力范圍：	0.6～1.0MPa	公稱通徑：	DN80-DN400
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、J744X液壓角式快開排泥閥介紹

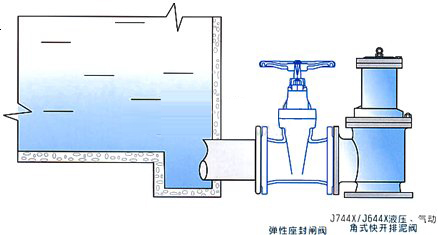

J744X液壓角式快開排泥閥是一種由液壓源或氣動源作執行機構的角型截止類閥門。通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。
該閥液壓缸之活塞為L(zhǎng)形皮碗，密封性能好，經久耐用，閥門密封副亦為橡膠密封,無泄漏。HS41X防污隔斷閥可通過電動二位四通換向電磁閥實現遠程控制。
操作方便，安全可靠。






二、J744X液壓角式快開排泥閥技術參數


公稱壓力0 6MPa、1 0MPa
公稱通徑：100"～400mm
低馬驅動壓力：0.15MPa
適用介質：水、污水
驅動介質：清水、氣
適用溫度：0～80℃
法蘭標準：GB／T l 7241 6 GB／T 911 3
試驗標準：GB／T l 3927 APl 598

三、J744X液壓角式快開排泥閥主要零部件材料


零件名稱	月體、月蓋	膜片壓板、閥盤	閥桿	膜片
材 料	鑄鐵、球鐵、碳鋼	球鐵、青銅	不镕鋼	尼龍強化橡膠

四、J744X液壓角式快開排泥閥主要外形連接尺寸


DN	80	100	150	200	250	300	350	400
H	480	500	620	735	805	940	1100	1200
L1	135	145	175	225	260	280	305	340
L2	125	125	145	185	205	245	270	310
