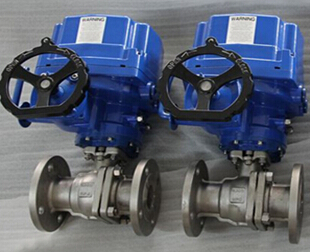

一、電動帶手輪球閥工作原理：
Q9S41F電動帶手輪球閥以DC24V、AC220V或AC380V電源電壓作動力，直接接受統一標準信號（4-20mA DC、0-10mA DC或1-5V DC、0-10V DC），將此轉變成與輸入信號相對應的位移，以角度位移（0～90º）運動，改變球芯的旋轉開度，因此一定的輸入信號對應一定的位置開度，實現比例調節動作。（二位開關式接受DC24V、AC220V或AC380V電源電壓作動力，通過電機正反轉實現開關動作，并同時輸出開關閥位指示信號）。
二、電動帶手輪球閥主要技術參數：
1、閥體
|
閥體形式
|
直通鑄造球閥
|
|
公稱通徑
|
DN15～300mm
|
|
公稱壓力
|
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
|
|
法蘭標準
|
JIS、ANSI、GB、JB、HG等
|
|
連接形式
|
法蘭式、螺紋式
|
|
閥蓋形式
|
一體式
|
|
壓蓋型式
|
壓蓋壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填料等
|
2、閥內件
|
閥芯形式
|
O型球體閥芯
|
|
流量特性
|
近似快開型
|
3、執行機構
|
執行器型號
|
DSR、3810R、DZW、HQ、PSQ
|
|
主要技術參數
|
電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V-DC、輸出信號：4-20mA·DC
|
|
防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄
|
|
環境溫度：-25～+70℃、環境濕度：≤95%
|
三、電動帶手輪球閥主要性能指標：
|
公稱通徑 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數KV
|
21
|
38
|
72
|
112
|
170
|
273
|
384
|
512
|
940
|
1452
|
2222
|
3589
|
5128
|
7359
|
|
允許壓差(MPa)
|
≤ 公稱壓力
|
|
動作范圍
|
0～90°、0～360°
|
|
泄露量Q
|
按GB/T4213-92，小于額定KV0.01%
|
|
基本誤差
|
±1%
|
|
回差
|
±1%
|
|
死區
|
≤1%(可調)
|
|
可調范圍
|
250：1
|
350：1
|
|
